Основное описание
Модель вентиляционной системы приточно-вытяжного типа Breezart (Бризарт) 1000 Lux RP SB 3,2-220 предназначена для потолочной и напольной установки в различных помещениях. Модель оборудована электронагревателем и рекуператором влаги и воздушных потоков, что обеспечивает вытяжку застоявшегося воздуха и приток свежего. Корпус устройства имеет шумоизоляцию и устойчив к термическому воздействию.

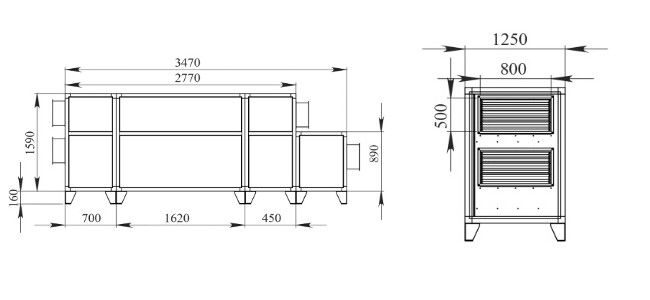

Габариты
К
 |
ЕС-вентиляторы (Ebmpapst, Sanmu, Longwell)— уменьшают энергопотребление за счет высокого КПД, высокого cos (φ) и низкой реактивной составляющей, дающей лишнюю нагрузку на электрическую сеть |
АвтоматикаСистема цифровой автоматики JetLogic, выполненная на базе микропроцессора ARM Cortex-M3 с возможностью подключения к системе "УМНЫЙ ДОМ". |
|
|
|
VAV-системаВ результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей. |
Цветной сенсорный пульт ДУПульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль. * с 1 января 2022 года вентустановки для комфортной вентиляции будут по умолчанию комплектоваться новыми пультами JLV135 (кроме установок серии Pool). |
 |
|
|
Удаленное управлениеДоступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface. |
Секции рекуперацииВ установках Breezart используются несколько типов рекуператоров: роторный, энтальпийный ипротивоточный полипропиленовый. Рекуператор нагревает приточный воздух за счет тепла удаляемого (вытяжного) воздуха, экономя энергию в холодный период года. |
 |
 |
Управление вентилятором по датчикамВстроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО2 или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра. |
Особенности и преимущества вентиляционных установок Breezart представленной серии:
- Рекуператор пластинчатый противоточный
- Фильтр класса G4 на входе притока
- Фильтр класса G4 на входе вытяжки
- Встроенная цифровая автоматика
- Пульт управления с дисплеем
- Термо- и шумоизолированный корпус
- Вентилятор EBMPapst серии EC (инверторный)
- VAV-совместимая вентустановка
Автоматика:
- Плавная регулировка мощности калорифера, защита от перегрева.
- Регулировка скорости (производительности), 8 ступеней.
- Контроль загрязненности воздушного фильтра (цифровой датчик давления).
- Девять недельных сценариев, функции «Комфорт» и «Рестарт».
- Часы реального времени (не сбрасываются при сбое питания).
- Возможность создания VAV-системы (требуется набор VAV-DP).
- Порт ModBus RTU для подключения к SCADA или системе «умный дом».
- Удаленное управление с компьютера, смартфона или планшета.
|
|
|
|
Секция рекуперации
В установках Breezart используются несколько типов рекуператоров: роторный, энтальпийный и противоточный полипропиленовый.
Рекуператор нагревает приточный воздух за счет тепла удаляемого (вытяжного) воздуха, экономя энергию в холодный период года.
Технические характеристики:
| Мощность калорифера | 30 кВт-380В |
| Максимальная потребляемая мощность | 34,5 кВт - 380В/ |
| Максимальный ток | 52,3 А |
| Уровень шума LwA (акустическая мощность): на всасывании / на выпуске / от корпуса |
81 дБА / 88 дБА/ 68дБА |
| Уровень звукового давления LpA от корпуса | 53 дБА |
| Масса | 350 кг |
Автоматика
- Регулировка мощностью калорифера плавная, есть защита от перерегрева.
- 8 ступеней регулировки скорости.
- Контроль загрязненности воздушного фильтра.
- 9 недельных сценариев.
- Часы реального времени.
- Есть возможность создавать VAV-системы.
- Можно подключать к системе "умный дом" или SCADA.
- Возможно удаленное управление.
Схема установки
Вентиляционные характеристики:
|
|
На схеме указана производительность приточного канала, у вытяжного канала производительность регулируется от 30 до 100% производительности приточного.
Размеры
|
|
| Тип установки | Приточно - вытяжная |
|---|---|
| Производительность м³/ч | 6000 |
| Производительность м³/ч | от 5001 до 7000 |
| Тип двигателя | EC |
| Тип нагревателя | Электрический |
| Мощность нагревателя, кВт | 30 |
| Рекуперация | Нет |
| Фильтр | G4 |
| Вариант исполнения | Универсальная |
| Уровень шума, дБ | 88 |
| Габариты (ШхВхГ) мм | 1750x1250x3470 |
| Вес, кг | 350 |
| Напряжение, В | 380 |
