Область применения
Установка Blauberg KOMFORT LW800-4 S13 применяется для организации эффективной энергосберегающей приточно-вытяжной вентиляции в квартире, доме, коттедже и других помещениях в условиях низких температур наружного воздуха. Способствует значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла. Обеспечивает качественный регулируемый воздухообмен для создания индивидуального микроклимата. Совместима с круглыми воздуховодами диаметром от 250 до 315 мм.
Конструкция

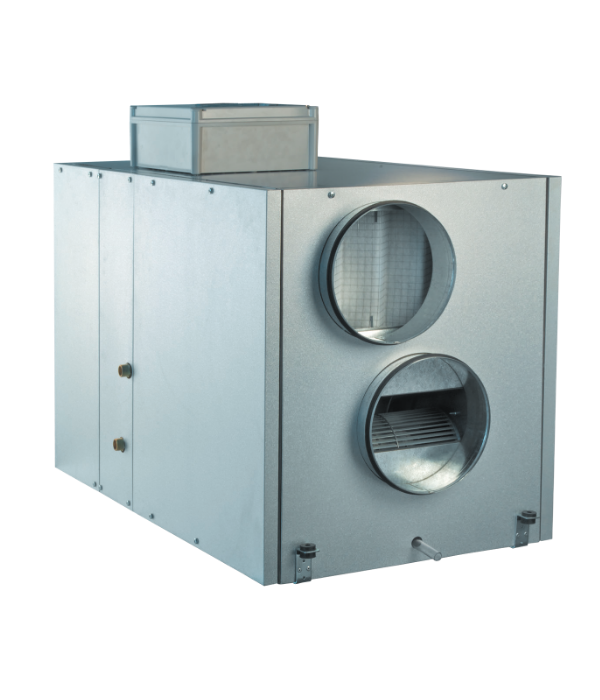

Корпус приточно-вытяжной установки изготавливается из трехслойных стальных панелей из алюмоцинка с тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм. На корпусе предусмотрены монтажные кронштейны с вибровставками для удобства установки. Установка оснащена откидной сервисной панелью для комфортного техобслуживания и ремонта. Патрубки из корпуса выведены вертикально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.
Вентиляторы
Для нагнетания и вытяжки воздуха применяются асинхронные двигатели с внешним ротором и центробежным рабочим колесом двустороннего всасывания с загнутыми вперед лопатками. Двигатели оборудованы встроенной тепловой защитой с автоматическим перезапуском, а также шариковыми подшипниками для длительного срока эксплуатации. Турбины динамически сбалансированны и отличаются надежной и бесшумной работой.
Рекуперация тепла
В установке Blauberg KOMFORT LW800-4 S13 используется пластинчатый рекуператор перекрестного тока из алюминия с большой площадью поверхности и высоким КПД, который возвращает тепло. Для сбора и отвода конденсата в установке предусмотрен поддон, расположенный под блоком рекуператора. Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха. |
||
Принцип рекуперации основан на использовании тепла удаляемого воздуха для нагрева приточного воздуха. Процесс передачи тепла происходит в рекуператоре, где теплый вытяжной воздух отдает большую часть своего тепла приточному свежему воздуху, что существенно уменьшает потери тепловой энергии в холодный период года. В летний период происходит обратный процесс: охлажденный выводимый воздух передает часть холода теплому приточному воздуху и позволяет более эффективно использовать работу кондиционеров при вентиляции помещений. Для предотвращения рекуператора от обмерзания в зимний период года применяется электронная система защиты с использованием байпаса и нагревателя. По датчику температуры происходит автоматическое открытие заслонки байпаса и включение нагревателя. Холодный приточный воздух направляется мимо рекуператора по обводному каналу и нагревается до необходимой температуры в нагревателе. Одновременно теплый вытяжной воздух прогревает рекуператор для оттаивания. После этого заслонка байпаса закрывается, нагреватель выключается, а приточный воздух снова проходит и прогревается через рекуператор, и установка продолжает работу в обычном режиме. |
Фильтрация воздуха
Высокую степень очистки приточного воздуха обеспечивает встроенный фильтр с классом очистки F7. Для очистки вытяжного воздуха применяется фильтр с классом очистки G4.
Нагреватель воздуха
Установки оснащены водяным (гликолевым) нагревателем для эксплуатации при пониженных температурах наружного воздуха. Если заданная температура воздуха в помещении не достигается в процессе рекуперации тепла, то автоматически включается встроенный водяной нагреватель для дополнительного нагрева приточного воздуха. Мощность водяного нагревателя регулируется плавно для автоматического поддержания температуры приточного воздуха. Для защиты водяного нагревателя от обмерзания применяются датчик температуры воздуха после нагревателя и датчик температуры обратного теплоносителя.
Монтаж установки
Установку можно монтировать на полу, подвешивать к потолку или крепить к стене при помощи монтажных кронштейнов. Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ к откидным боковым панелям для сервисного обслуживания и замены фильтров.
Габаритные размеры
D - 249 мм B - 613 мм B1 - 460 мм B2 - 306 мм B3 - 386 мм H - 698 мм H2 - 154 мм H3 - 280 мм L - 1071 мм L1 - 1117 мм L2 - 1171 мм |
Автоматика установки | Blauber |
---|---|
Тип установки | Приточно - вытяжная |
Уровень шума, дБ | 48 |
Габариты (ШхВхГ) мм | 613х698х1117 |
Вес, кг | 88 |
