Серия VMPU-E-1 приточных установок с электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 4-х типоразмерах:
Модель | Диаметр подключения, мм |
Номинальная произв., м3/ч |
Масимальная произв. м3/ч |
Максимальный напор, Па |
VMPU-E-300-2.3/1-1 | 125 | 300 | 412 |
396 |
VMPU-E-500-3.6/1-1 | 160 | 500 | 710 | 486 |
VMPU-E-700-6.0/3-1 | 200 |
700 |
949 | 690 |
VMPU-E-1000-9.0/3-1 | 250 | 1000 | 1450 | 965 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ СЛЕВА
- Монтаж в ЛЮБОМ положении

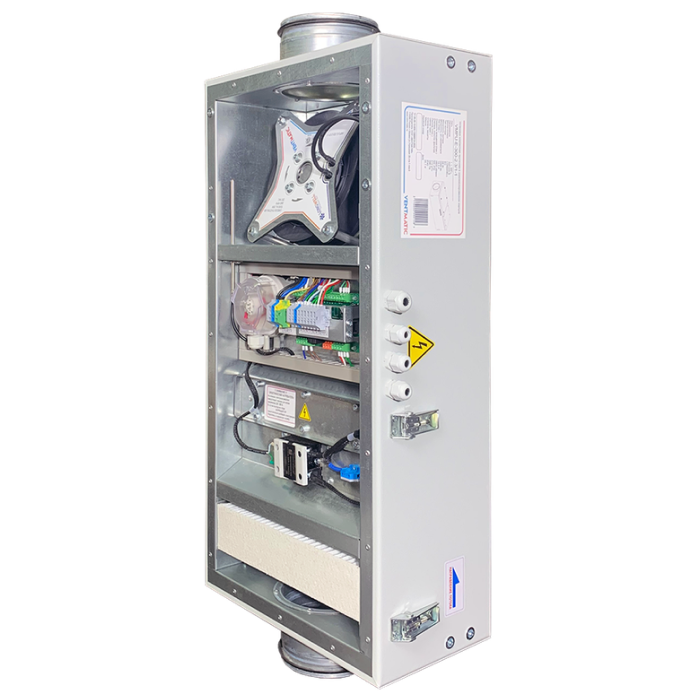

- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
Напряжение, В |
Кол-во фаз |
Потребляемая мощность, Вт |
Ток (max), А |
Тип электронагревателя |
Мощн. эл.наг рева, Вт |
Частота вращ.вент. об/мин |
Толщина шумоизоляции, мм |
Уровень шума, Дб |
Масса, кг |
VMPU-E-300-2.3/1-1 |
220-230
|
1
|
2280 |
10,3 |
Керамиче ский (РТС) |
2250 |
2800 |
27 |
48 |
20.1 |
VMPU-E-500-3.6/1-1 |
3695 |
16,9 |
Керамиче ский (РТС) |
3600 |
3300 |
27 |
49 |
22.5 |
||
VMPU-E-700-6.0/3-1 |
380 |
3 |
6175 |
9,4
|
ТЭН оребрен ный |
6000 |
3250 |
27 |
51 |
32.4 |
VMPU-E-1000-9.0/3-1 |
9175
|
14,1
|
ТЭН оребрен ный |
9000 |
2570 |
27 |
53 |
38.6 |
Применяем высококачественный тихий ЕС вентилятор "LONGWELL". Гарантия безотказной работы - 40000 часов! |
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- управление (раздельно) скоростью вытяжного вентилятора
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
- клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРА - М5 (F5)
Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
Начальное | Конечное | ||||||
Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтр меняется по сработке автоматики установки. На панели управления появится запись "ФИЛЬТР".
Использованный фильтр утилизируется, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель |
А |
В |
С |
А1 |
В1 |
D |
S |
d1 |
d2 |
VMPU-E-300-2.3/1-1 |
696 |
352 |
220 |
786 |
394 |
123 |
30 |
M8 |
M6 |
VMPU-E-500-3.6/1-1 |
742 |
352 |
255 |
832 |
394 |
158 |
30 |
M8 |
M6 |
VMPU-E-700-6.0/3-1 |
852 |
460 |
295 |
942 |
508 |
198 |
30 |
M8 |
M6 |
VMPU-E-1000-9.0/3-1 |
852 |
460 |
345 |
942 |
508 |
248 |
30 |
M8 |
M6 |
МОНТАЖНЫЕ РАЗМЕРЫ
!!! МОНТАЖ В ЛЮБОМ ПОЛОЖЕНИИ !!! |
Модель |
А |
В |
VMPU-E-300-2.3/1-1 |
662 |
404 |
VMPU-E-500-3.6/1-1 |
708 |
404 |
VMPU-E-700-6.0/3-1 |
818 |
512 |
VMPU-E-1000-9.0/3-1 |
818 |
512 |
КОМПЛЕКТ ПОСТАВКИ
Установка приточная серии VMPU-E-1 в сборе | 1 шт |
Комплект креплений для монтажа | 1 компл |
Панель управления автоматикой |
1 шт |
Паспорт изделия | 1 шт |
Упаковочная коробка | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет |
2 |
Назначенный срок службы, лет не менее |
8 |
Срок хранения, лет |
1 |
Автоматика установки | Cityron |
---|---|
Тип установки | Приточная |
На площадь до, м² | 100 |
Тип двигателя | EC |
Тип нагревателя | Электрический |
Мощность нагревателя, кВт | 2,3 |
Рекуперация | Нет |
Воздушный клапан с эл.приводом | Нет |
Фильтр | M5 |
Уровень шума, дБ | 48 |
Габариты (ШхВхГ) мм | 696x352x220 |
Вес, кг | 20,1 |
Напряжение, В | 220 |
Управление через смартфон | да |
